简单介绍:
美国奥林巴斯IPLEX FX工业视频内窥镜是一款将轻便性和高性能结合,将操作简便性和坚固性结合的优异的工业视频内窥镜系统,它可从高质量的图像检查进行检索操作,其多功能性所达到的效果将超出您的体验。美国奥林巴斯IPLEX FX工业视频内窥镜
详情介绍:





美国奥林巴斯IPLEX FX工业视频内窥镜


undefined


 美国奥林巴斯IPLEX FX工业视频内窥镜

是一款将轻便性和高性能结合,将操作简便性和坚固性结合的优异的工业视频内窥镜系统,它可从高质量的图像检查进行检索操作,其多功能性所达到的效果将超出您的体验

  • 耐用性
  • 便携性与耐用性
  • 图像质量
  • 多用性
  • 影像管理
  • 可用性

抗冲击的浇铸镁合金机架

IPLEX FX 工业视频内窥镜采用抗震壳体和耐磨损外围固件设计,提升了耐用水准,增强了"结构强度"来应对设备的频繁使用。是以实现自身工作为目标设计出的具有坚韧可靠和持久性的产品。




 美国奥林巴斯IPLEX FX工业视频内窥镜

抗冲击的浇铸镁合金机架

IPLEX FX 基础单元机架的主要成分是镁,值得一提的是它的强度和轻巧。镁是用于工业设备的常用材料,镁的采用提供了冲 击阻力和坚固的设备主体,能经得住在使用工业视频内窥镜时经常出现的撞击和颠簸。为了进一步抵挡冲击挤压,减少潜在的危险,机架的每个角都用橡胶缓冲垫保护,从而进一步削弱了跌落产生的冲击,大幅度提高了产品的可靠性。IPLEX FX 通过了四英尺高度坠落的反复测试,符合美国MIL-STD810G 标准*。

* MIL-STD(美国国防标准),用以帮助达到美国国防部制订的标准。

undefined

Rubber bumper
机架的每个角由橡胶缓冲垫保护,从而减弱了工业作业场地容易发生的典 型的冲击和撞击。

Magnesium-Alloy chassis
抗冲击挤压的浇铸镁合金机架是IPLEX FX 机械设计 强度的核心。为了防止设备的损坏而在结构上加设的特别保护,使设备更加耐用。

请看耐久性测试的场景 >>






耐磨插入软管

所有目视检测工具中*具有决定性的零件是插入软管。作业运行时的基本需求是该软管频繁地穿越带有易磨损和粗糙表面的狭 窄通道巡视查看检测区域。IPLEX FX 插入软管采用新颖的奥林巴斯IPLEX 设计,带有扩展的抗挤压保护和高达3 倍的耐磨强 度。加大了强度的插入软管没有影响其柔韧性和极困难检测环境下的导航能力。我们公司的所有IPLEX 产品,均采用奥林巴斯 渐变柔性(Olympus Tough TaperFlex)的成熟设计,灵活地应对终端用户的各种需求。IPLEIPLEX FX 观测仪器单元的插入管有三种管道直径:6.0 mm(0.236 inch)、4.0 mm(0.157 inch) 和6.2 mm(0.244inch)型号,带有内部工作通道*。

undefined

渐变柔性钢圈
渐变柔性计的高度韧性,可应对随意范围手工检测和巡视检测。

内层树脂管
仅用于清晰导线和电子备。观测仪末端的LED 照明无需纤维光束。

高密度编织外层
高耐磨强度 耐用的高密外围编织层。

易弯曲的顶部末端
为了巡视查看弯曲半径较小的部位和转角部位,对观测仪器末端、光学和末端连接件而言,小型化的弯 曲半径和短小坚硬的末端部件则是其重要的设计特征。






便携性与耐用性



从奥林巴斯工业视频内窥镜的简洁设计和携带性上可以看出,该设备的用途已 经扩展到"传统"以外的应用领域。在那些苛刻的作业环境里,需要用到为作业设计的系统设备时,请选用IPLEX FX。






真正的便携式--紧凑、轻巧,电池供电


能量由内置于FX 的锂电池供给,运行时间超过两小时。紧凑尺寸的设计实现了FX 的携带式操作--无论是机身的轻 量系统,还是置于平面上不容易滑落的设计,以及橡胶角垫 的采用,都可帮助您在进行检测时保持设备的稳定。






耐高温,良好的温度特性


FX 观测仪器单元可以在高温环境下使用--现阶段可承受 的*高温度为100℃(210 ℉)。这意味着可以很快完成检测, 而不需要花费很长时间等待检测探视区域冷却。附带要说明 的是6.0 mm 和4.0 mm 直径范围的观测仪器单元都安装有温 度传感器,并提供两级可视警告以预防温度过高状况。







应对恶劣环境

为阻止灰尘等杂质侵入,所有的机械连接处都采用了密封设计并覆盖输入/输出连接件。
IPLEX FX符合国际公认的军事标准(MILSTD-810F/G*1)。该项标准的执行确保了比常规工业标准更高的运行环境水准,针对尘埃和流体提供了更强的可靠性。

IPLEX FX通过了MIL-STD-810F/G和MIL-STD-461F测试。

undefined

MIL-STD-810F 测试

- 振动测试
- 淋雨测试
- 湿热测试
- 盐雾测试
- 积冰/冰雨测试
- 爆炸性大气测试*2

MIL-STD-810G 测试

- 4 英尺高度跌落测试
- 砂尘测试

MIL-STD461F 测试

- EMI 测试



*1 MIL-STD(美国国防标准),用以帮助达到美国国防部制订的标准。 参考MIL-STD(美国国防标准)合规性的详细页面。
*2 IPLEX FX不防爆。








卓越的插入性能



新型的,超细的,只有4毫米直径的视频内窥镜已经推出,由于配置了小型的镜头适配器,极大地提高了插入性。在狭小紧密的空间如发动机内部的操作变得从未有过的便捷。

*IPLEX插入管直径是指插入管能够通过的环规的*小直径。






图像质量

奥林巴斯拥有先进的光学成像技术,深知传递**和丰富多彩的图像时需要什么。该经验同样延伸到工业检测设备领域里。






带有日光直射下观测功能的高分辨率LCD 监视器

undefined

在强光照射下的画面比较

崭新的6.5 英寸日光直射下观测型LCD 监视器(推荐的*小屏幕尺寸,能准确和可靠地观测细节),实现了在阳光直射下的清晰观测。室外作业时,色彩重现和对比度可保持不变,确保了检测工作免受干扰。LCD 的环境抗干扰性能也同样适用于
IPLEX FX 系统。






带有可互换LED 末端适配器的优化光学系统


为满足高品质要求,逼真的图像再现和着色,IPLEX FX 配置了优良的光学系统、降噪技术和奥林巴斯独有的WiDER (宽动态扩展范围)图像处理技术。WiDER 实现了在整个领域的颜色深度内,生成亮度、对比度平衡的图像。






带有新颖LED 照明的SmartTip(智能镜头)的末端适配器

 undefined

现在的光源置于"智能镜头"(SmartTip )的光学末端适配器中,并由发光二极管提供照明。这意味着再也不需要更换灯泡了。该

项**性的设计缩小 了整个系统的尺寸,减少了功率消耗,而且又维持了原有的能改变观察方向和观察领域的系统特性。此外,高光束模式将照明强度提升至2 倍,增强了检测能力。






多用性

各式各样的可互换观测仪器(包括长达18 米的插入管型号和带有内置工作通道的型号)使IPLEX FX 能够应对几乎所有类型的检测。IPLEX FX 不仅仅是检测工具,还是一种可靠的、功能丰富的系统,能实时测量损伤并抓取外来异物。






测量准确

IPLEX FX 采用立体测量技术可以在任意角度,轻松检测缺陷。搭配奥林巴斯独特的综合测量模式和偏差测量模式,IPLEX FX能提供有八种不同模式的、更为直观的测量环境,可满足大部分精密检测的要求。综合测量模式采用了快速双点缺陷识别技术,能同时得出点到线、面积和距离的计算结果。立体测量适配器可以用于三种不同管道直径的插入管的直视观测和侧视观测中。

IPLEX FX 立体测量模式

综合测量模式



IPLEX FX 立体测量模式:
- 距离
- 点到线
- 深度
- 面积
- 线
- 剖面
- 综合
- 偏差(新)

综合测量模式采用了快速双点缺陷识别技术,能同时得出点到线、面积和距离的计算结果。



Spot-Ranging



我们独特的IPLEX Spot Ranging (物距测量)特性提供了工业领域中真正实时的、末端 目标距离的测量。通常情况下,视频内窥镜的测量正确性取决于到测 目标的范围距离。使用IPLEX FX,用户在**次测试中可以简单地決定,哪里才是观测仪器末端能接到可计算的、*为正确可信的测量位置。






可互换观测仪器



IPLEX FX 提供了一系列可互换观测仪器,给用户更多的选择余地。这意味着可以对单一的IPLEX FX 进行多种配置,从而用于不同的检测作业。我们提供直径为4.0 mm 和6.0 mm的观测仪器,长度从2 m 到18 m。






抓取外来异物

undefined

多功能IPLEX FX 的优良产品阵容中又添加了新的产品--6.2 mm(0.244 inch)直径、带有内置工作通道的观测仪器。

六种抓取工具帮助您去除检测区域内的外来异物(避免价格昂贵的大修),并且能在发动机内部执行挂钩检测。直视观测和侧视观测立体测量末端适配器,都可有效地配置带有工作通道的观测仪器,提供完整的检测解决方案。








影像管理

当您收拾整理工业内窥镜时,检测工作远未结束,还仅仅是开始。IPLEX FX 装备了记录选件配置和外部界面解决方案的无缝转换装置,用于点检分析、归档和测量。






扩展影像注释的ImageNotepad



经常需要添加信息到视频内窥镜的影像中,以帮助后续的检测、诊断和整理检测报告。IPLEX FX 采用了操作简便的 ImageNotepad,使该过程成为检测的一个组成部分。标题部分和文本部分都可以输入关键字和短语,来扩展对检测对
象的描述。

undefined

此外,文本输入由于采用了预测式列表输入(每次输入一个字符)显示而变得更加简单。当检测数据传输到计算机时,该有效信息作为影像的一部分可以立即存取。






检测记录选件

IPLEX FX 可以使归档、共享和报告检测结果变得简单。 IPLEX FX 的特点是将静态图像和动态影像保存到内部存储器、CF 卡或USB 闪存驱动器。由于工业检测工作场地的条件恶劣,IPLEX FX 被设计为采用固态媒体设备保存图像, 确保有价值的数据不会因为带有活动零件的存储设备不稳定而丢失。所有的保存格式都兼容于标准的Windows 操作系统(静态格式:JPEG、TIFF;动态影像格式:AVI),而且能作为检测探视结果的即时共享,简单地用在许多报告模板上或添加到电子邮件中。IPLEX FX 通过S-video 和通用视频输出也兼容其他的记录设备。

undefined

CF记忆卡
静止图像会以JPEG和TIFF的格式记录,动态录影会以AVI的格式记录

USB闪存
静止图像会以JPEG和TIFF的格式记录,动态录影会以AVI的格式记录

BNC视频输出/S-video视频输出
多种外置记录设备的界面






InHelp 检测辅助软件

undefined

InHelp,作为选购的检测数据管理和报告制作软件,使得使用IPLEX FX进行内窥检测的各个方面都得到了优化。该软件通过管理IPLEX FX上保存的图像和在PC上使用简单的一键操作生成详细的检测报告,大大提高了工作效率,简化了检测流程。
Wireless 无线局域网功能*
*确认使用Toshiba FlashAir WIFI SD卡








可用性

有了IPLEX FX 快速访问控制按钮和直观的软件菜单,不同技术水准的检测员都能轻松使用这个全新的软件,得到正确的检测结果。

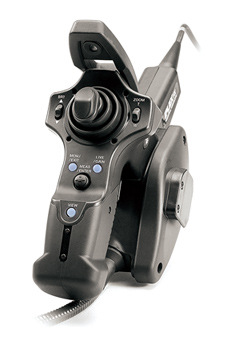

单手范围控制和界面

使用频繁的菜单命令均被设计为舒适、可以快捷访问并且符合人体工程的指尖手动开关,重量仅为750 克。IPLEX的独特的双摇杆设计分离了插入管末端弯曲角度控制和菜单导航,使界面更为直观和一目了然。

9



TrueFeel 插入管末端弯曲角度控制
IPLEX FX鼎力支持手动清晰度和精密控制的TrueFeel (真实感受)观测仪器末端清晰度。有了即时移动和正确的感觉,用户可以**操纵其范围位置,轻松而快捷地获取检测结果。

访问快捷键
全新控制器大幅度提升了按钮、拨杆(拨动键)和摇杆的使用,以便能快捷访问所有的基本菜单功能。图像增强、保存记录按钮和测量功能,这些由基本到上等的功能都掌握在用户的指端。






SmartTip 自动识别技术



IPLEX FX在工业检测设备中首次采用了智能化的末端适配器。SmartTip 光学末端适配器的独特功能能够识别并改变即时的系统设置,从而匹配末端适配器的光学系统和特性,无须用户的手工选择。

具备了双螺纹的机械可靠性和智能镜头识别功能,SmartTip的镜头适配器可以开始松动时就显示警示信息,使您有机会收回插入管,检查镜头适配器连接的安全性。



undefined


美国奥林巴斯IPLEX FX工业视频内窥镜



型号 IV8420 IV8435 IV8620 IV8635   IV8650 IV8675 IV86120*1 IV86180*1 IV8635X1
插入管直径 φ4.0 mm φ6.0 mm   φ6.0 mm φ6.2 mm
插入管长度 2.0 m 3.5 m 2.0 m 3.5 m   5,0 m 7,5 m 12,0 m 18,0 m 3.5 m
带内部通道
插入管外表面 高耐用性钨丝编织层 高耐用性钨丝编织层
插入管柔性 固定的硬性管 Tapered Flex插入管的柔性向末端方向逐渐增强。 固定的硬性管 Tapered Flex插入管的柔性向末端方向逐渐增强。
弯曲角度
上/下/左/右
130° 150° 130°   110° 90° 70° 50° 120°
约重 1.7 kg 1.9 kg 1.7 kg 1.9 kg   2.0 kg 2.2 kg 2.6 kg 3.1 kg 1.9 kg
弯曲角度控制机构 电子助力的True Feel 插入管末端弯曲角度控制系统,手动调节弯曲度
温度传感器 2级高温报警指示
照明 多个高强度LED。带有2级照明调节
光学末端适配器标识 自动SmartTip(智能镜头)识别技术
光学末端适配器锁定装置 双螺纹连接,带有环形密封圈
手持式控制单元 尺寸 311 mm x 93 mm x 192 mm 365 mm x 93 mm x 192 mm
重量 约750 g
快速访问按钮 手持式控制单元上快速访问专用的按钮、拨杆或摇杆有以下特征:实时模式、WiDER 增益控制、亮度、变焦、冻结影像、录制静态/动态影像、弯曲角度控制、弯曲角度锁定、菜单访问、已存记录的索引访问、*新影像的快速重放。



基本单元
型号 V8000-2
尺寸(宽×高×长) 250 mm x 160 mm x 285 mm
约重(含电池) 4,9 kg
LCD显示器 6.5英寸LCD日光显示屏,防反光型
电源 内置电池:14.8 V(额定),150分钟使用时间
交流电源:100 V~240 V,50/60 Hz(附带AC适配器)
硬件连接器 视频输出 S-Video,混合BNC
音频输入 外接话筒,3.5 mm单声道插孔
附件连接器 双向通信接头
USB 一个USB接口
软件控制 影像控制 3倍数字变焦,9级数字亮度控制,5级对比度调整,用于冻结和检索影像
可调增益控制 4级可调增益控制,使用了专业WiDER亮度平衡技术
曝光控制 可调节CCD曝光时间。PAL:20 ms~500 ms,NTSC:17 ms~500 ms
色彩增强 单色模式或强调红色、蓝色、全部基色
记录管理功能 记录媒体 CF卡(1 GB标准,与达4 GB的推荐CF卡兼容)。推荐使用USB快闪驱动器。
内存 1 GB标准
图像管理功能 按日期搜索,实时/已存图像对比
标题 30个字符的标题(含日期、时间和系统设置)。ImageNotepad允许为每张图像添加*多10条说明,按类别和内容显示。
缩略图显示 图像以缩略图方式显示
静态图像记录 分辨率(像素)—NTSC:640×480,PAL:768×576
记录格式—JPEG:超高品质、高品质、标准品质;TIFF:未压缩(仅用于立体末端适配器)
视频录制 分辨率(像素)—NTSC:320×240/640×480,PAL:384×288/768×576
记录格式—AVI格式、动态JPG压缩、兼容Windows Media Player
音频录制 记录格式—WAV格式,*大60秒
立体测量 距离 两点之间的距离。
点到线 点到一条用户定义直线的垂直距离。
深度 点到一个用户定义平面的正交深度/高度。
面积/线 多个点间的面积及周长
剖面 两点之间的横截面标绘图
综合 两点之间的综合测量(包括距离、点到直线、面积和线)
偏差 使用一条穿过测量点的平行线来测量点到线的距离
定标器测量 基于同一平面上已知测量的两点之间的距离。
光学末端适配器变量
    光学系统 末端
    视场 观测方向 景深 外径*1 硬末端*2
6.0 mm 观测末端适配器 AT40D-IV86 40° 正面 200 ~∞ mm φ6,0 mm 19,8 mm
AT80D/NF-IV86 80° 8 ~ ∞ mm
AT80D/FF-IV86 35 ~ ∞ mm
AT120D/NF-IV86 120° 4 ~ 190 mm
AT120D/FF-IV86 25 ~ ∞ mm
AT80S-IV86 80° 侧面 18 ~ ∞ mm 25,2 mm
AT120S/NF-IV86 120° 1 ~ 25 mm
AT120S/FF-IV86 5 ~ ∞ mm
4.0 mm 观测末端适配器 AT120D/NF-IV84 120° 正面 4 ~ 190 mm φ4,0 mm 19,7 mm
AT120D/FF-IV84 25 ~ ∞ mm 19,6 mm
AT120S/NF-IV84 侧面 1 ~ 20 mm 22,2 mm
AT120S/FF-IV84 6 ~ ∞ mm
6.2 mm 观测末端适配器 AT120D/NF-IV86X1 120° 正面 4 ~ 190 mm φ6,2 mm 20,6 mm
AT120D/FF-IV86X1 25 ~ ∞ mm 20,5 mm
AT80S-IV86X1 80° 侧面 18 ~ ∞ mm 24,7 mm
AT120S-IV86X1 120° 6 ~ ∞ mm
立体末端适配器
(4.0 mm、6.0 mm 和 6.2 mm)
AT50D/50D-IV84 50°/50° 正面/正面 5 ~ ∞ mm φ4,0 mm 25,0 mm
AT50S/50S-IV84 侧面/侧面 4 ~ ∞ mm 28,8 mm
AT60D/60D-IV86 60°/60° 正面/正面 5 ~ ∞ mm φ6,0 mm 25,9 mm
AT60S/60S-IV86 侧面/侧面 4 ~ ∞ mm 32,2 mm
AT60D/60D-IV86X1 正面/正面 5 ~ ∞ mm φ6,2 mm 25,9 mm
AT60S/60S-IV86X1 侧面/侧面 4 ~ ∞ mm 32,9 mm

1. 当适配器安装于插入管上时,该适配器可以插入到直径为4.0 mm、6.0 mm或6.2 mm的小孔中。
2. 表示安装时该插入管末端的刚性部分的长度。

操作环境
作业温度 插入管 空气中:-25 ~ 100 ℃
水下:10 ~ 30 ℃
其余部分 空气中:-21 ~ 49 ℃
作业时大气压力 插入管 空气中:1013 hPa
水下:1013 ~ 1772 hPa*1
其余部分 空气中:1013 hPa
相对湿度 所有部分 15 ~ 90%
防液体 所有部分 溅上机油、轻油或5%盐溶液也可正常操作。
防水 插入管 安装观测末端适配器可以在水下作业。*1
不能在水下使用立体测量适配器。
抗水圧力:
IV84系列:到相当于3.5米深度
IV86系列:到相当于7.5米深度
其余部分 可在雨中正常操作(必须关闭电池盒)。
不能在水下作业。

*1 不包括 IV8675X1

遵守MIL-STD(美国军事)标准
操作环境性能符合以下MIL-STD-810G和MIL-STD-461F标准(电池供电情况下)。
类型 方法
振动 MIL-STD-810F,方法 514.5,程序 I
冲击(跌落) MIL-STD-810G,方法 516.5,程序 IV
淋雨 MIL-STD-810F,方法 506.4,程序 I
湿热 MIL-STD-810F,方法 507。
盐雾 MIL-STD-810F,方法 509.4。
吹尘 MIL-STD-810G,方法 510.4,程序 I
结冰/冻雨 MIL-STD-810F,方法 521.2。
电磁干扰(EMI) MIL-STD-461E,RS-103,(船舶甲板下环境中非金属的辐射敏感性测试)。
爆炸性气体*1 MIL-STD-810F,方法 511.4,程序 I
